エジェクタピンとエジェクタスリーブは成形精度と生産性をどのように向上させますか?

プラスチック射出成形やダイカストの世界では、エジェクタピンとエジェクタスリーブ重要な役割を果たしますが、見落とされがちです。これらは小さいですが、冷却および固化プロセスが完了すると、成形部品をキャビティから押し出す役割を担う重要なコンポーネントです。これらのコンポーネントがなければ、スムーズで効率的な金型の取り出しはほぼ不可能になります。

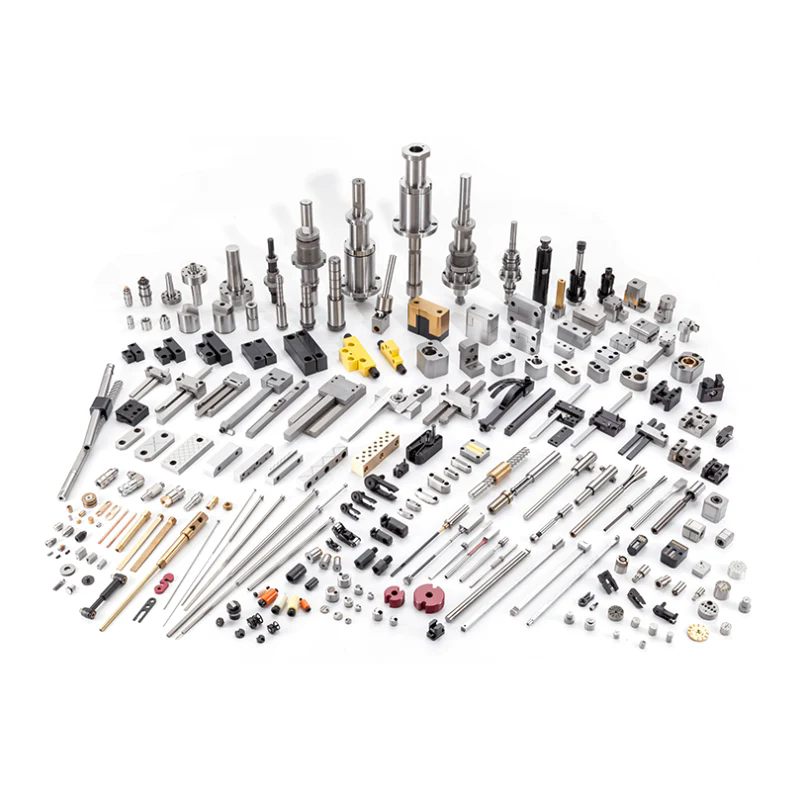

アンエジェクタピンは、成形品をキャビティから取り出すために直接力を加える細い円筒形のロッドです。射出サイクル中の繰り返しの動き、極端な温度、圧力に耐えるように精密に設計されています。一方、スリーブ イジェクターとしても知られるエジェクター スリーブは、特にコアやアンダーカットのある部品に対して、よりバランスのとれた均一なリリースを提供する中空の円筒形コンポーネントとして機能します。ピンやコアシャフトを囲んで成形品を均一に押し込みます。

わずかな寸法誤差でも金型の損傷、表面欠陥、または成形品の変形を引き起こす可能性があるため、どちらのコンポーネントも非常に高い精度で製造されています。そのため、メーカーは高級工具鋼、硬化合金、またはステンレス材料を使用して、最適な硬度、耐摩耗性、耐食性を実現しています。

以下は、エジェクタ ピンとスリーブの一般的な仕様と材料パラメータの専門的な概要です。

これらのコンポーネントの品質は、サイクル タイム、表面仕上げ、金型の寿命に直接影響します。エジェクター ピンとスリーブを適切に設計して取り付けると、よりスムーズな脱型、ダウンタイムの短縮、工具寿命の延長が可能になります。

エジェクターピンとスリーブが射出成形に重要なのはなぜですか?

射出成形システムの効率は、完成した部品を変形や固着なしに離型できる金型の能力に大きく依存します。この段階ではエジェクターピンとスリーブが重要な役割を果たします。彼らの役割が不可欠な理由は次のとおりです。

1. 精密な突き出し: 一貫した突き出し力を保証し、成形品への応力を最小限に抑え、反りや亀裂を防ぎます。

2. 表面の完全性: 適切に位置合わせされたエジェクター ピンにより、表面の傷や跡が防止され、製品の美的品質と構造的品質が維持されます。

3. サイクルタイムの短縮: スムーズな突き出しにより金型の回転率が向上し、メーカーはより短い時間でより多くの部品を生産できるようになります。

4. メンテナンス効率: 高品質のエジェクター コンポーネントにより金型キャビティの摩耗が軽減され、メンテナンスの頻度とコストが削減されます。

5. 耐熱性: エジェクターシステムは高熱と高圧下で動作するため、SKD61 や H13 などの材料は過酷な条件下でも寸法安定性を保証します。

エジェクタ システムの設計が不十分であったり、位置がずれていると、不完全なエジェクタ、表面のへこみ、さらには金型の損傷など、いくつかの生産上の問題が発生する可能性があります。したがって、エジェクタコンポーネントの正しいタイプ、材質、寸法を選択することが重要です。

エジェクタ スリーブは、突き出し力を均一に分散するため、円筒形またはコアベースの部品にとって特に重要です。これにより内部応力が軽減され、固着が防止されます。精密機械加工されたエジェクター ピンと耐久性のあるエジェクター スリーブを組み合わせることで、効率と信頼性の両方を向上させる相乗的なシステムが生まれます。

さらに、技術の進歩により、耐摩耗性が大幅に向上し、摩擦が低減されるコーティングされたエジェクタ ピン (TiN、TiCN、または DLC コーティングなど) が導入されました。これは、耐用年数が長くなり、潤滑の必要性が減り、メンテナンスのダウンタイムが最小限に抑えられることを意味します。

大規模な生産環境では、これらの要因が一貫した品質管理と高い利益率に貢献します。エジェクタ システムを理解し、最適化するメーカーは、金型の性能と製品の一貫性において決定的な競争力を獲得します。

アプリケーションに適したエジェクタ ピンとエジェクタ スリーブを選択する方法

正しいエジェクタ ピンとエジェクタ スリーブの組み合わせを選択することは、さまざまなエンジニアリングおよび運用上の要因によって異なります。以下は、メーカーが情報に基づいた意思決定を行うのに役立つ実用的なガイドです。

(1) 金型設計と製品形状の決定

成形品の形状、サイズ、肉厚を分析します。薄いコンポーネントや繊細なコンポーネントには、より小型で高精度のエジェクタ ピンが必要ですが、厚い、円筒形、またはコア中心の部品は、エジェクタ スリーブを使用するとより優れた性能を発揮します。

(2) 材質の適合性

エジェクタの材質は成形する樹脂や金属に合わせてご使用ください。高温エンジニアリング プラスチック (PEEK、PPS、PA66 など) の場合、熱処理された H13 または SKD61 エジェクター コンポーネントが最適です。

(3) 表面塗装と仕上げ

表面コーティングにより性能が向上し、摩擦が軽減されます。例えば：

• TiN コーティング: 硬度と耐食性を向上させます。

• DLC コーティング: 摩擦を最小限に抑え、工具寿命を延ばします。

• 窒化: コスト効率の高い硬度の向上を実現します。

(4) 寸法精度と許容差

エジェクタピンがスリーブとモールドプレート内に完全に収まっていることを確認してください。わずかなズレでも曲がりや固着、割れの原因となります。高性能金型にはミクロンレベルの公差での精密製造が不可欠です。

(5) 保守・交換頻度

メンテナンスが容易なデザインを選択してください。一部の高度なシステムではモジュール式エジェクター アセンブリを使用しており、金型全体を分解せずに摩耗したピンやスリーブを迅速に交換できます。

これらの要素が最適化されると、その結果、中断が減り、部品の品質が向上し、より安定した効率的な生産ラインが実現します。

よくある質問と最終的な洞察: 寿命とパフォーマンスの維持

Q1: エジェクタピンとスリーブはどれくらいの頻度で交換する必要がありますか?
エジェクターピンとスリーブは、生産環境と成形される材料に応じて、100,000 ～ 200,000 サイクルごとに検査する必要があります。摩耗の激しい状態や研磨性の高い樹脂では、より頻繁なメンテナンスが必要になる場合があります。表面の欠陥や金型の損傷を防ぐために、目に見える磨耗、変色、曲がりが発生した場合は交換が必要です。

Q2：エジェクタピンの固着・折れの原因は何ですか？
固着は通常、位置合わせ不良、樹脂の蓄積、または潤滑不足が原因で発生します。一方、破損は多くの場合、過剰な排出力や不適切な取り付け深さが原因で発生します。定期的なクリーニング、精密な取り付け、および適切な熱制御により、これらの問題のほとんどを防ぐことができます。

エジェクタピンとスリーブのメンテナンスには、残留物の洗浄、スプリング張力のチェック、腐食や焼き付きを防ぐための適切な潤滑の確保などが含まれます。大量生産では、効率と寿命を実現するために自動潤滑およびコーティング システムが標準になりつつあります。

ムデバオ エジェクタ ピンとエジェクタ スリーブを選択する理由

ムデバオは、世界的な金型メーカー向けの精密エジェクター ピンおよびスリーブの信頼できるメーカーとしての評判を築いています。高度な CNC 研削技術、真空熱処理、厳格な品質検査により、Mudebao はすべての部品が硬度、精度、性能の国際基準を満たしていることを保証します。

当社のエジェクタ ピンとスリーブは、SKH51、SKD61、H13 など、さまざまなサイズと材料で利用でき、プラスチック射出とダイカストの両方の用途に完全な互換性を保証します。各製品は厳格な寸法および硬度のテストを受けており、極端な作業条件下でも信頼性が保証されています。

ムデバオ を選択するということは、耐久性、一貫性、エンジニアリングの卓越性を選択することを意味します。当社の専任技術チームは、プロトタイプ設計から生産の最適化に至るまで、完全なカスタマイズ サービスを提供し、お客様がダウンタイムを削減し、優れた成形結果を達成できるよう支援します。

高精度、長寿命のエジェクタピン、エジェクタスリーブをお探しならお問い合わせ今日はあなたの要件について話し合います。 Mudebao は、お客様の仕様を正確に満たし、最高レベルの成形精度と効率を達成できるようカスタマイズされたソリューションを提供する準備ができています。
