複雑な金型の動きにおいてスライドはどのような重要な役割を果たしますか?

複雑な射出成形金型内では、単一のスライドの動きによって、部品が完璧に製造されるか廃棄されるかが決まります。側面アンダーカットのある自動車用成形コネクタを考えてみましょう。メインコアとキャビティは単に開閉して部品を解放することはできません。アンダーカットが挟まってしまいます。スライド機構は横方向に移動し、部品が取り出される前にサイドコアを後退させる必要があります。スライドの動きが早すぎると、部品が歪みます。動かすのが遅すぎると部品が割れてしまいます。固着すると金型が破損します。これは、複雑な金型の動きにおけるスライドの重要な役割です。これらは、アンダーカット、雌ねじ、横穴、複雑な輪郭など、他の方法では不可能な形状の成形を可能にするコンポーネントです。スライドは単なる鋼鉄の塊ではありません。これは、数十万サイクルにわたって確実に動作する必要がある精密なメカニズムです。スライドとその関連コンポーネントの設計、材料、製造精度が金型の成功を左右します。

複雑な金型の動きにおけるスライドの重要性は、どれだけ強調してもしすぎることはありません。これらは、単純な開閉式の金型を、複雑な部品を製造できる高度な製造システムに変えるコンポーネントです。これらは、射出成形の高圧、プロセスの熱サイクル、および繰り返しの作動による機械的摩耗に耐える必要があります。金型の開閉と正確にタイミングを合わせる必要があります。そして、それらはミクロン単位で測定される公差に従って製造されなければなりません。この記事では、複雑な金型の動きにおけるスライドの重要な役割について検討します。さまざまなタイプのスライド、信頼性の高い動作を保証する設計原則、寿命を決定する材料と製造プロセス、精度を保証する品質管理措置について説明します。詳しい仕様も併せてご案内させていただきますので、精密な金型コンポーネントとインサートモールドバーガー金型工業株式会社 の工場から生産されています。

目次

• 1. モールド スライドとは何ですか?なぜ必要ですか?
• 2. 複雑な金型で使用されるスライドの種類には何がありますか?
• 3. スライドの動きはどのように作動し、タイミングが計られるのでしょうか?
• 4. スライドの耐久性を保証する材料と処理は何ですか?
• 5. スライドの故障を防ぐ設計原則は何ですか?
• 6. 高品質の金型スライドとインサートを定義する仕様は何ですか?
• 7. よくある質問（FAQ）
• 8. 結論

1. モールド スライドとは何ですか?なぜ必要ですか?

金型スライドは、金型のキャビティまたはコアの一部を横方向、つまり金型の主な開閉方向に対して垂直に移動させる機構です。スライドの目的は、金型が単に主軸に沿って開いた場合に部品が取り出されるのを防ぐフィーチャを形成することです。これらの機能はアンダーカットとして知られています。アンダーカットには、側穴、凹部、ねじ山、または金型の開口部の方向と一致しない形状が含まれます。スライドがないと、これらの機能が閉じ込められ、部品を損傷せずに取り外すことができなくなります。部品が排出される前にスライドが邪魔にならないように移動し、部品をきれいに取り外すことができます。以下の表は、スライドが必要な機能の種類をまとめたものです。

でモールドバーガー金型工業株式会社、当社の工場は、スライドを含む精密金型コンポーネントとインサートの設計と製造を専門としています。当社は、自動車、医療、家電業界で使用される複雑な金型用のスライドの製造に豊富な経験を持っています。当社のエンジニアリング チームは、金型設計者と緊密に連携して、スライド機構が特定の部品の形状や生産要件に合わせて最適化されていることを確認します。

2. 複雑な金型で使用されるスライドの種類には何がありますか?

複雑な金型で使用されるスライドにはいくつかの種類があり、それぞれが異なる用途や部品の形状に適しています。最も一般的なタイプは、カムピンスライド、油圧スライド、アングルピンスライド、メカニカルスライドです。カムピンスライドは最も一般的なタイプです。金型ベースに取り付けられたカムピンを使用して、金型が開くときにスライドを作動させます。金型プレートが分離すると、カム ピンがスライドを横方向に押します。油圧スライドは油圧シリンダーを使用し、金型の開口部とは独立してスライドを動かします。これにより、より複雑なタイミングとより大きな力が可能になります。アングル ピン スライドは、角度付きピンを使用して金型が開くときにスライドを動かします。カム ピン スライドと似ていますが、形状が異なります。メカニカルスライドは、リンケージまたはラックアンドピニオン機構を使用してスライドを移動します。以下の表は、これらのスライドの種類を比較しています。

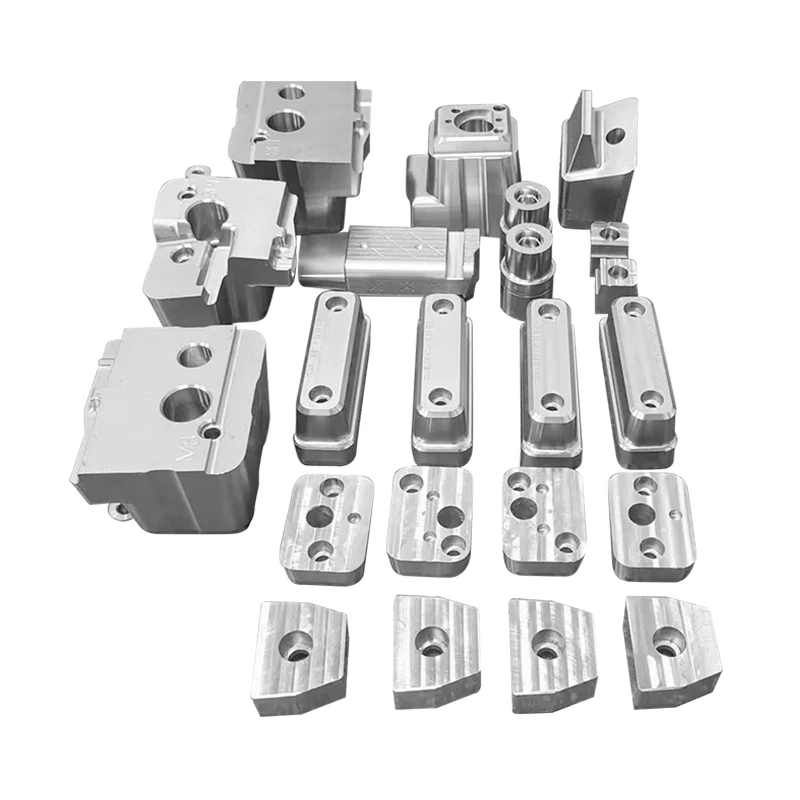

当社の工場では、スライドブロック、スライドレール、カムピン、ウェアプレートなど、あらゆるタイプのスライドとその関連コンポーネントを製造しています。当社では、スライドがスムーズかつ確実に動作するよう、高品質の素材と精密機械加工を使用しています。当社のエンジニアリング チームは、お客様の特定の用途に適したスライド タイプを推奨します。

3. スライドの動きはどのように作動し、タイミングが計られるのでしょうか?

スライド移動の作動とタイミングは、複雑な金型を成功させるために非常に重要です。スライドは、金型サイクルの正しいタイミング、つまり、部品が変形に耐えられるほど十分に冷えた後、部品が突き出される前に移動する必要があります。スライドの動きが早すぎると部品が歪んだり破損したりする可能性があります。動きが遅いと部品が割れたり、スライドが破損する恐れがあります。タイミングはカムピンの形状または油圧システムのプログラミングによって制御されます。カムピンスライドの場合、カムピンの長さと角度によって、スライドが動き始めるタイミングと移動距離が決まります。カムピンは通常、金型の固定側半分に取り付けられており、金型が開くときにスライドと係合します。スライドはカムピンに押されて横方向に移動します。以下の表は、スライド移動のタイミングに関する考慮事項をまとめたものです。

モールドバーガー金型工業株式会社 の工場では、高度な CAD とシミュレーション ソフトウェアを使用して、スライド移動のタイミングを設計および検証しています。金型サイクル全体をシミュレーションして、スライドが正しいタイミングで移動し、他の金型コンポーネントとの干渉がないことを確認できます。当社の精密製造により、カムピンとスライドブロックが適切なタイミングに必要な正確な寸法で作られることが保証されます。

4. スライドの耐久性を保証する材料と処理は何ですか?

スライドの耐久性は、その構造に使用される材料と処理によって決まります。スライドは、射出成形の高圧、繰り返しの動きによる摩擦、研磨性のプラスチック溶融物の摩耗に耐える必要があります。スライドとそのコンポーネントの最も一般的な材料は、P20、H13、S7 などの硬化工具鋼です。これらの鋼は、高い強度、靭性、耐摩耗性を兼ね備えています。滑り面は、摩擦を軽減して寿命を延ばすためにコーティングまたは処理されることがよくあります。一般的な処理には、窒化、クロムメッキ、窒化チタン (TiN) やダイヤモンド ライク カーボン (DLC) などの耐摩耗性コーティングの塗布が含まれます。以下の表は、スライドで使用される材料と処理をまとめたものです。

当社の工場では、精密金型コンポーネントとインサートに高品質の材料と処理のみを使用しています。当社は、窒化、クロムメッキ、コーティングのアプリケーションを社内で実行するための設備と専門知識を備えています。また、さまざまなスライド設計に合わせて、標準およびカスタムの摩耗プレートとガイドブッシュも提供しています。私たちの目標は、金型の寿命の間、確実に動作するスライドを提供することです。

5. スライドの故障を防ぐ設計原則は何ですか?

スライド機構の設計では、射出成形プロセスの力、動き、環境を考慮する必要があります。スライドの故障を防ぐには、いくつかの設計原則が重要です。一つ目は適切な指導です。スライドはその経路に沿って正確に案内されなければなりません。これは通常、ガイド レールと摩耗プレートを使用して実現されます。ガイド レールは、スライドにかかる横方向の力に耐えられる十分な剛性を備えている必要があり、摩耗プレートは低摩擦表面を提供する必要があります。 2 番目の原則は、適切な位置合わせです。スライドは金型キャビティおよびコアと位置合わせする必要があります。位置がずれていると、部品の固着、摩耗、損傷が発生する可能性があります。 3 番目の原則は、十分な予圧です。遊びをなくすために、スライドにはガイド レールに対して事前に荷重を加える必要があります。これにより、スライドはスムーズかつ正確に動きます。 4 番目の原則は、汚染からの保護です。スライド機構はプラスチックのバリ、ほこり、破片から保護する必要があります。これは通常、シールまたはカバーで実現されます。以下の表は、これらの設計原則をまとめたものです。

モールドバーガー金型工業株式会社 の工場では、これらの設計原則に従ってスライドとインサートを製造しています。すべてのコンポーネントが正しく組み合わされるように、精密機械加工を使用しています。高品質の摩耗プレートとガイド レールを使用して、スムーズで正確な動きを実現します。また、機構を汚染から保護するためにシールとカバーが組み込まれています。私たちの目標は、金型の寿命の間、確実に動作するスライドを提供することです。

6. 高品質の金型スライドとインサートを定義する仕様は何ですか?

金型のスライドとインサートの主な仕様には、材質、硬度、寸法公差、表面仕上げ、およびコーティングが含まれます。以下の表は、当社の精密金型コンポーネントとインサートの一般的な仕様の概要を示しています。

当社の工場では、これらの仕様などを満たす精密金型コンポーネントとインサートを製造しています。お客様の特定の要件に合わせて、材質、硬度、コーティングをカスタマイズできます。当社の品質管理システムには、寸法検査、硬度試験、表面仕上げ測定が含まれており、すべてのコンポーネントが当社の高い基準を満たしていることを確認します。

7. よくある質問（FAQ）

質問 1: 金型のスライドとリフターの違いは何ですか?

回答: スライドは金型の開く方向に対して垂直に横方向に移動し、部品の側面にアンダーカットを形成します。リフターは、通常、部品の内側にアンダーカットを形成したり、取り出しを支援したりするために、斜めに動きます。どちらも、単純な直線引きでは成形できないフィーチャーを成形するための機構ですが、異なる方向に動作し、異なる形状に使用されます。

質問 2: スライドに必要なストロークはどのように決定すればよいですか?

回答: スライドに必要なストロークは、アンダーカットの深さに安全マージンを加えたものによって決まります。部品が取り出される前に、アンダーカットを完全に取り除くために、スライドを十分に後退させる必要があります。一般に、ストロークはアンダーカットの深さより少なくとも 5 ～ 10 mm 大きくする必要があります。正確なストロークは部品の形状と金型の設計によって異なります。当社のエンジニアリング チームは、特定の用途に必要なストロークの計算をお手伝いします。

質問 3: スライドが固着したり固着したりする原因は何ですか?

回答: スライドが固着したり固着したりする原因はいくつかあります。潤滑不足、プラスチックのバリや破片による汚染、スライドまたはガイド レールの位置ずれ、予圧の不足、ガイド レールと摩耗プレートの摩耗などです。清掃や注油などの定期的なメンテナンスにより、焼き付きの問題のほとんどを防ぐことができます。スライドが固着している場合は、その後使用する前に分解、検査、修理する必要があります。

質問 4: 金型スライドはどのくらいの頻度でメンテナンスする必要がありますか?

回答: 生産量と成形される材料に応じて、金型スライドを定期的に検査し、メンテナンスする必要があります。一般的なガイドラインとして、スライドは 10,000 ～ 50,000 サイクルごとに検査する必要があります。検査には、摩耗のチェック、位置合わせの確認、および滑り面の潤滑が含まれます。予防メンテナンスにより、スライドの寿命が延び、予期せぬダウンタイムを防ぐことができます。

質問 5: スライドを既存の金型に後付けできますか?

回答: 場合によっては、スライドを既存の金型に後付けすることができますが、これは慎重なエンジニアリングを必要とする複雑なプロセスです。金型にはスライド機構用の十分なスペースが必要であり、カム ピンまたは油圧シリンダーを収容できるように金型ベースを変更する必要があります。改造は多くの場合、最初から金型にスライドを設計するよりも費用と時間がかかります。当社のエンジニアリング チームは、お客様の金型を評価し、改造が可能かどうかについてアドバイスします。

8. 結論

スライドは、単純な開閉金型では成形できないアンダーカット、横穴、ねじなどの形状を備えた部品の製造を可能にするため、複雑な金型の動きにおいて重要な役割を果たします。これらは、最高水準で設計、製造、保守する必要がある精密機構です。構造に使用される材料、処理、設計原則によって、信頼性と寿命が決まります。 Moldburger Mold Industry Co., Ltd. の工場は、スライド、スライド ブロック、カム ピン、ウェア プレートなどの精密金型コンポーネントとインサートの製造を専門としています。当社には、最も厳しい要件を満たす高品質のコンポーネントを製造するための専門知識と設備があります。当社のエンジニアリング チームは、お客様と緊密に連携して、すべてのコンポーネントがお客様の特定の用途に合わせて最適化されていることを確認します。

新しい金型を設計する場合でも、既存の金型を保守する場合でも、要件についてご相談ください。サンプル、技術データ、設計支援をご提供いたします。品質と顧客満足に対する当社の取り組みにより、当社は世界中の金型メーカーや成形業者にとって信頼できるパートナーとなっています。

モールドバーガー金型工業株式会社 に今すぐお問い合わせください精密金型コンポーネントとインサートの要件について話し合い、当社のスライドが複雑な金型のパフォーマンスと信頼性をどのように向上させることができるかを確認してください。
