モールドベースと標準部品がモールドの寿命を決めるのはなぜですか?

金型の寿命はキャビティの材質と加工精度で判断されることが多いです。しかし、金型が確実かつ予測通りに設計寿命に達するかどうかを本当に決定するのは、誰も注目しない部分です。モールドベースと標準部品.

モールドベースはスケルトンです。標準パーツはジョイントです。骨格がズレていて関節が緩んでいると、どんなに良い虫歯でも長持ちしません。

モールドベース: すべての基礎

モールド ベースはモールド全体のキャリアです。すべての機能コンポーネント (キャビティ、コア、排出システム、冷却システム、ゲート システム) を正確なフレームワークに統合し、開閉サイクルごとに正確に同じ位置に戻るようにします。

標準モールドベースのコアコンポーネント

これらのプレートは積み重ねられ、ネジでロックされ、ガイド ピンとブッシュを利用してサイクルごとの位置再現性を保証します。

モールドベースの 2 つの主要な性能要件

剛性が第一です。 射出圧力は平方センチメートルあたり数百キログラムに達することがあります。金型ベースの剛性が不足していると、高圧下で変形してしまい、パーティング ラインが開いたり、バリが発生したりしてしまいます。コアが移動し、壁の厚さが不均一になります。エジェクターピンが固着しているため、金型全体を分解する必要があります。

精度は二の次です。 ガイドピンとブッシュのはめあいクリアランス、各プレートの平面度や直角度は、金型の開閉がスムーズかどうか、製品寸法が安定するかどうかに直結します。

 標準部品: 最も頻繁に故障する最も安価なコンポーネント

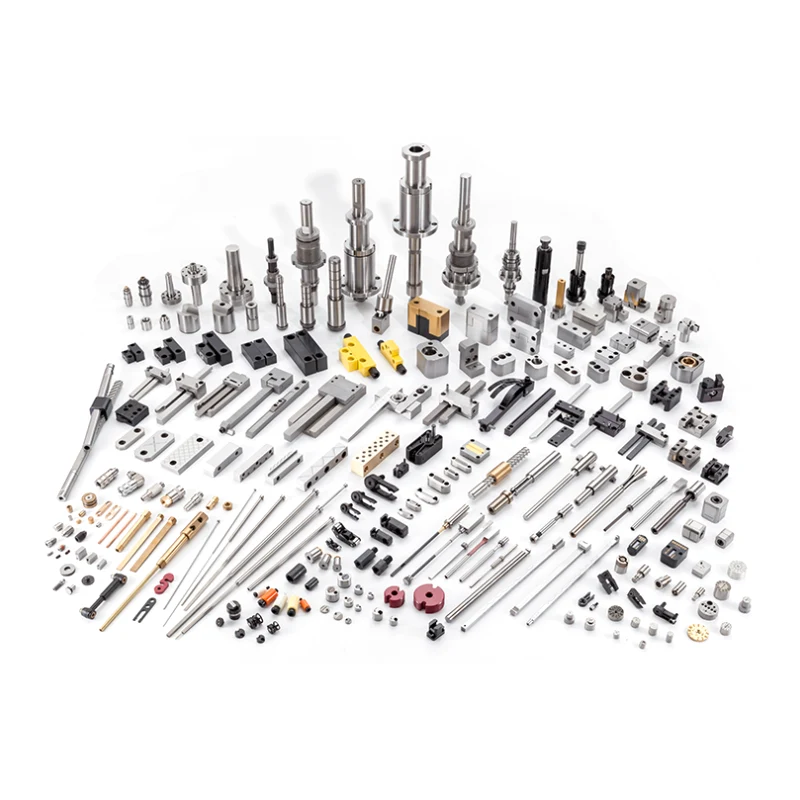

標準部品は、金型内の非キャビティ、非コアの交換可能なコンポーネントすべてです。ガイド ピン、ブッシュ、エジェクター ピン、スプリング、シール、位置決めリング、ロッキング ブロックなど、すべてが重要です。

見た目は普通で、安価に購入できますが、金型の故障の半分以上はこれらのコンポーネントに原因があります。

1. ガイドピンとブッシュ

誘導システムは、閉じるたびに可動部分と固定部分の正確な位置合わせを保証します。金型の故障のほとんどは、ガイド精度の損失から始まります。

材質：SUJ2軸受鋼またはSKD11工具鋼、HRC 58～62の高周波焼入れ後、Ra 0.2～0.4の精密研削仕上げ。

フィットクリアランス: 通常は 0.02 ～ 0.05 mm、金型のサイズによって異なります。大きすぎるとコアとキャビティの位置がずれます。小さすぎると開閉抵抗が大きくなりかじりの原因となります。

故障モード:

• ピンのかじり → 潤滑不足や偏荷重が原因

• ブッシュの摩耗 → 耐用年数の終了。交換してください

• ピンの曲がり → 射出成形機からのアンバランスな排出または不整合なクランプ力が原因

2. エジェクターピン、スリーブ、プッシュロッド

突き出しシステムでは、金型のどの部分に対しても最も高いサイクル周波数と最も複雑な負荷がかかります。

エジェクタピン：SKH51高速度鋼またはSKD61熱間工具鋼製で、先端は焼入れされています。ガイド穴とのはめあい隙間は0.015～0.025mmとしてください。きつすぎるとピンが固着します。緩すぎると排出ポイントでフラッシュが発生します。

エジェクタ ピンの破損の主な原因は 2 つあります。1 つは、突き出し力が離型抵抗の中心からずれているか、またはピンが戻り時に衝撃を受けたことです。

スプリング: エジェクター プレートを戻す役割を果たします。最も見落とされている問題はスプリング疲労です。数万回の圧縮の後、自由高さは短くなります。エジェクタ プレートが完全に戻らず、次の閉鎖時にエジェクタ ピンが固定側の半分に当たります。

確認方法：100,000サイクルごとにスプリングの自由高さを検査します。元の高さの 90% を下回った場合は交換してください。

3. シールとバッフル

冷却システムの水漏れは、製造現場で最も一般的な突然の故障です。

シール（Oリング）：耐熱性シリコーンゴムまたはフッ素ゴム製で、耐熱温度はそれぞれ200℃、260℃です。故障の原因は、高温老化、硬化、圧縮永久歪みです。 500,000 サイクルごと、または 1 年ごとのいずれか早い方で交換してください。

バッフル: 水の流れの方向を変えて局所的に冷却します。最も一般的な故障はスケールの詰まりで、特に硬水の地域では深刻です。軟水を使用するか、防食剤やスケール防止剤を加えてください。

4. ロケートリングとロッキングブロック

位置決めリング: 射出成形機のノズルの中心にある上部クランプ プレートに取り付けられます。選択を誤ると、ノズルとスプルー ブッシュの間に偏心が発生し、良くても材料が漏れます。最悪の場合、スプルーブッシュとノズルの両方が損傷します。

ロッキングブロック：スライド（サイドコア）のロックに使用します。摩耗するとロック力が不足し、射出圧力によりスライドが後方にずれ、製品側面にバリが発生します。ロック面にへこみや摩耗がないか定期的に検査してください。トラブルシューティングを行う前に、フラッシュが表示されるまで待たないでください。

標準部品が最も頻繁に故障する理由

標準部品は、金型内で最も簡単に標準化でき、安価で目立たないコンポーネントです。

そしてまさに、それらは安価で目立たないため、最も頻繁に無視されます。

• ガイドピンが空になる - 誰もチェックしない

• スプリングは折れるまで使います

• Oリングが漏れ、誰かがOリングにテープを巻き付けて走り続ける

• エジェクターピンはわずかに曲がっていますが、「まだ機能します」

こうした「まだ使える」という判断が積み重なった結果、数ドル相当のスプリングが壊れ、エジェクタープレートが詰まり、修理のために金型全体が機械から引き抜かれ、何時間もの生産能力が失われ、数千ドルのメンテナンスコストが積み重なってしまうのです。

選択原則

モールドベースの選択

標準部品の選択

メンテナンス: 技術的な複雑さはなく、実行規律のみ

モールドベースと標準部品のメンテナンスは複雑ではありません。必要なのは頻度と規律です。

故障診断クイックリファレンス

のモールドベースと標準部品製品の見た目の美しさを決めるのではなく、それがキャビティの仕事です。決定することはただ 1 つだけです。それは、その金型がその意図された耐用年数にわたって確実かつ一貫して部品を製造できるかどうかです。

骨格が歪んでいると、どんなに筋肉が強くても力を伝えることができません。関節が硬いと、どんなに手足が動いても動かすことができません。

モールドベースを選ぶ際は、軽さよりも剛性、価格よりも精度を優先してください。標準部品を購入する場合、ブランドが最も高価である必要はありませんが、仕様が正しい必要があります。日常のメンテナンスでは、スケジュールに従ってスプリングを交換し、ガイドピンに定期的に注油し、寿命に達したらシールを交換してください。これらのタスクには技術的なスキルは必要ありません。必要なのは、チェックリストとそれに従う規律だけです。
